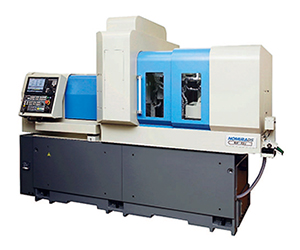

NN-32J
NN-Jシリーズの最新機種
- 三菱CNC装置 M80搭載で処理速度は従来機種の1.6倍向上。サイクルタイム短縮に貢献
- メイン＆サブに、3.7/7.5kWビルトインスピンドルを搭載
- ノムラアイデンティティのスベリ案内、機外ツールプリセット方式を継承
- バランスの取れた刃物台配置で、加工分散を可能にします
- 刃物台
-
- メイン側刃物台
-
ツール名 サイズ 標準 OP バイト（ツールホルダー） □16 6 - 正面穴あけドリル ER20×3、ER16×2 5 - クロスドリル ER16（OP ER20） 5 5
- サブ側刃物台
-
ツール名 サイズ 標準 OP バイト □16 2 3 正面穴あけドリル ER20×1、ER16×4 5 - 正面偏心回転工具 ER16 5 - クロスドリル ER20×1、ER16×3 4 -
刃物台には耐摩耗性に優れた特殊鋳物採用し、摺動面にはキサゲ加工を施し長寿命、高剛性を実現。
またお客様のニーズに合わせて多彩なオプションを準備しております。
- 三菱CNC装置 M80
-
新PLCエンジン搭載により演算速度が向上しサイクルタイム短縮に貢献。
内部補完単位は10nmから1nmに向上し、より滑らかな機械加工を実現しました。
三菱CNC M80 搭載
PLC処理速度従来機種1.6倍向上
・微小線分処理能力従来機種比1.6倍向上
・SDカード/USBによるデータ入出力
・主軸負荷値を画面上に表示（ロード値）
サーボモーター
・検出器分解能力向上による加工精度向上
・制御周期高速化による速度応答性向上
可動式操作盤
加工プログラム作成や切削工具の取付け、メンテナンスなど、
用途に合わせて自由に動かす事が出来ます。
- 主軸
-
メイン側主軸
油冷式3.7/7.5kW ビルトインスピンドル
サブ側主軸
3.7/7.5kW ビルトインスピンドル
- 高輝度LED照明
- 高輝度LED照明を採用し機械内部を明るく視認性を向上。
- アリ溝すべり案内
- メイン側刃物台にアリ溝すべり案内を採用。摺動面にはキサゲ加工を施しております。
- ツールプリセッター（オプション装備）
- NOMURA独自のプリセッター方式は、10倍顕微鏡で刃先を目視し、0.05mm単位で位置調整が可能です。このプリセッター方式の特徴は、ツールホルダー（刃物を固定する部品）とツールプリセッター（顕微鏡を見ながら刃物をツールホルダーに正確に取付ける装置）により、刃物の取付けを機外で簡単に行なえることです。
- 安全装置（標準装備）
-
- 切削油切れ検出装置
- 切削油の圧力が一定以下に減少した場合、機械を自動停止させます。
- ドアインターロックスイッチ
- 強電盤キャビネッ卜のカバーを開けたとき主電源ブレー力ーをトリップさせ電源をOFFにします。
- 雷サージ保護機能
- 雷などの高電圧サージノイズから電子回路を保護します。
- 自動電源遮断装置
- 自動運転中に何らかの理由で機械の運転が停止した場合、自動的に機械側電源ブレーカをOFFにします。
- 主軸負荷異常検出機能
- 基準負荷と実際の主軸負荷に異なる状態が起きた場合は、主軸に何らかの異常が発生したとして機械を停止させます。
- 製品切り落とし確認装置
- 突切りバイトの破損により製品が完全に切り落とせない場合、この装置により製品を検知し機械を自動停止させます。
仕様項目
| 仕様項目 | 仕様値 | |
|---|---|---|
| 加工能力 | 最大加工径 | ～φ32mm |
| 最大加工長 | 300mm/1chuck | |
| 最大製品取り出し長 | 100mm | |
| 最大ツール取り付け数 | 32本/33本（OP） | |
| 主軸 | 主軸貫通穴径 | φ34mm |
| 最高主軸回転数 メイン側/サブ側 | 8,000rpm | |
| サブ側主軸最大チャック径 | ～φ32mm | |
| メイン側刃物台 | バイト | 6本（□16×6） |
| 正面穴あけ | 5本（ER20×3、ER16×2） | |
| クロス回転工具 | 5本（ER20×5）（OP ER16×5） | |
| 正面最大穴あけ径 | φ12mm | |
| 正面最大ネジ立て径 | M10 | |
| クロス回転工具最大穴あけ径 | φ10mm | |
| クロス回転工具最大ネジ立て径 | M10 | |
| クロス回転工具最高回転数 | 6,000rpm | |
| サブ側刃物台 | バイト | 2本（OP 3本） |
| 正面穴あけ | 5本（ER20×1、ER16×4） | |
| クロス回転工具 | 4本（ER20×1、ER16×3） | |
| 正面偏心回転工具穴あけ | 5本（ER16×5） | |
| 正面最大穴あけ径 | φ10mm | |
| 正面最大ネジ立て径 | M8 | |
| クロス回転工具最大穴あけ径 | φ10mm | |
| クロス回転工具最大ネジ立て径 | M8 | |
| クロス回転工具最高回転数 | 6,000rpm | |
| 正面偏心回転工具 最大穴あけ径 | φ10mm | |
| 正面偏心回転工具 最大ネジ立て径 | M8 | |
| 正面偏心回転工具 最高回転数 | 6,000rpm | |
| 電動機 | メイン側主軸（連続/短時間） | 3.7/7.5kW |
| メイン側クロス回転工具 | 1.5kW | |
| サブ側主軸（連続/短時間） | 3.7/7.5kW | |
| サブ側正面偏心回転工具 | 1.5kW | |
| 軸（X1、Y1、X2、Z1、Z2）/（Y2） | 1.0kW | |
| 切削油ポンプ | 0.4kW | |
| 潤滑油ポンプ | 0.003kW | |
| 寸法・他 | 主軸高さ | 1,100mm |
| 入力電源容量 | 23kVA | |
| 空気圧力、流量 | 0.6MPa 20L/min | |
| 切削油タンク容量 | 200L | |
| 幅×奥行き×高さ | 3,097×1,514×2,163mm | |
| 重量 | 3,800kg | |
| NC | 三菱NC装置 | M80 |
| NC ディスプレイ | 10.4インチ カラーディスプレイ | |
| 加工プログラム容量 | 500KB[1,280m] |
主な標準付属装備
- 32回転ブッシュ装置
- チャックスリーブ 1SET（チャックスリーブ・スプリング・スピンドルキャップ）
- ドリルホルダ＆キャップ
- バイト：ツールホルダ（□16×6）
- メイン側 正面5軸ドリルアタッチメント
- メイン側 5Tクロスドリル装置
- サブ側 バイト台
- サブ側 正面5軸ドリルアタッチメント
- サブ側 4Tクロスドリル装置
- サブ側 正面偏心5軸回転工具
- パーツコンベア（製品受けBOX付属）
- チップタンク
- 大型潤滑油ポンプ1.8L
- 高輝度LED照明
- 主軸冷却装置
- 切削油装置
- 切削油切れ検出装置
- 空圧装置
- 主軸負荷異常検出装置
- 自動電源遮断装置
- 製品切落とし確認装置
- ドアインターロック装置
- レべリングパッド
オプション装備
- 顕微鏡付きツールプリセッター
- シグナルライト3段式
- 手動パルス発生装置
- 自動消火装置
- オイルミストコレクター
- 中/高圧クーラント装置
- チップコンベア＆チップボックス
- 3軸正面偏心ドリルユニット（E3ユニット）
- 長物用 パイプ式製品排出装置
- 細物用スピンドルチューブ
- 深穴ドリルホルダー
- 注
- 記載されている加工能力は被削材がSUS303の場合を示します。被削材質、使用工具等の加工条件により、加工能力は記載数値と異なる場合があります。
- 本仕様は日本国内仕様に基づき作成しております。又、本仕様は予告なく変更することがありますので、ご了承ください。
- 本製品は、外国為替及び、外国貿易管理法の規定により、戦略物資など輸出規制品に該当する可能性があります。本製品を輸出する場合は、弊社販売担当者にお問い合わせ下さい。
